Тетраэдер в кубе
или твердотельное моделирование в школе.
Продолжение

Богуславский А. А.

Построение разверток куба и тетраэдра

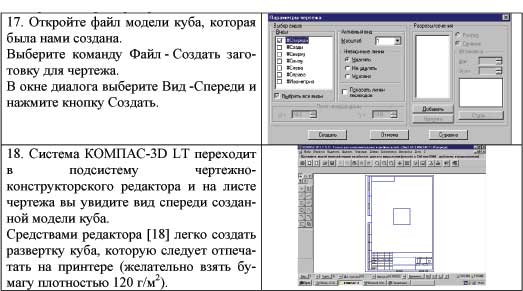

При построении разверток моделей куба и тетраэдра мы будем использовать возможность системы КОМПАС-3D LT создания проекционной заготовки чертежа. Для построения развертки куба будет достаточно получить изображение одной грани, например передней.

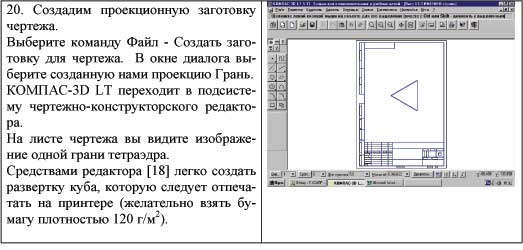

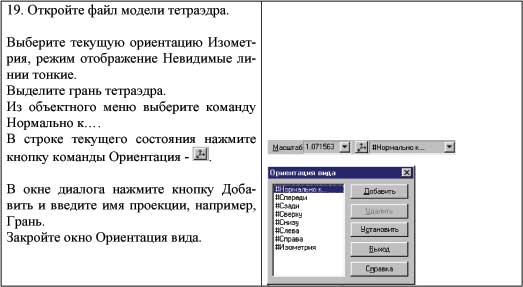

Для построения развертки тетраэдра необходимо получить изображение од-ной из его граней.

21. На завершающем этапе следует склеить модель тетраэдра. В модели куба одну грань не следует приклеивать.
В этом случае модель тетраэдра легко вставляется в пространство куба.
При склеивании удобно использовать двухсторонний скотч.
В одном из вариантов работы, можно в гранях модели куба прорезать квадратные отверстия.

22. В качестве дополнительного задания можно создать из модели куба модель октаэдра. Указание. Плоскости следует проводить через точки, которые следует поста-вить в середине каждой грани куба.

В заключение, автор надеется, что представленный в статье материал окажется полезными тем учителям ИКТ, которые используют в своей работе учебно-методический комплект [19-21]. Прилагаемый к комплекту диск содержит дистрибутив системы КОМПАС-3D LT. Для тех, кто заинтересовался трехмерным твердотельным моделированием можно порекомендовать книгу [22].
