Тетраэдер в кубе
или твердотельное моделирование в школе.
Продолжение

Богуславский А. А.

Из модели куба создаем модель тетраэдра

Идея построения состоит в том, что необходимо провести плоскость, проходящую через три вершины смежных граней куба и затем использовать операцию Сечение плоскостью, которая позволяет удалить часть детали, находящуюся по одну сторону пересекающей эту деталь плоскости.

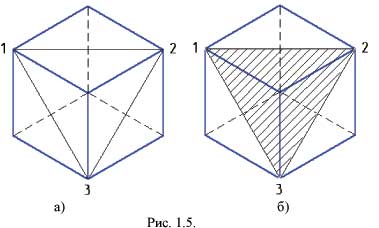

На рис. 1.5а. показаны вершины трех смежных граней куба 1, 2, 3, проведены диагонали на соответствующих гранях. На рис. 1.5б. грань, образующаяся в результате отсечения плоскостью, заштрихована.

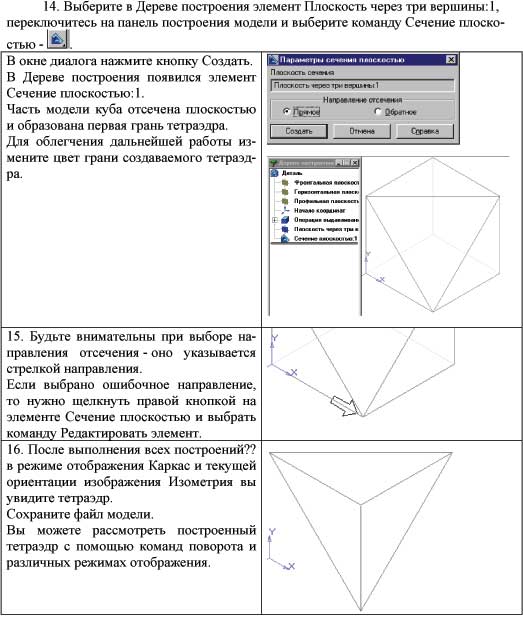

12. Выберите режим отображения Невидимые линии Тонкие, текущую ори-ентацию Изометрия.

Примечание

Конечно, такое изображение тетраэдра при ориентации Изометрия необычно, но это связано со способом построения модели тетраэдра.
